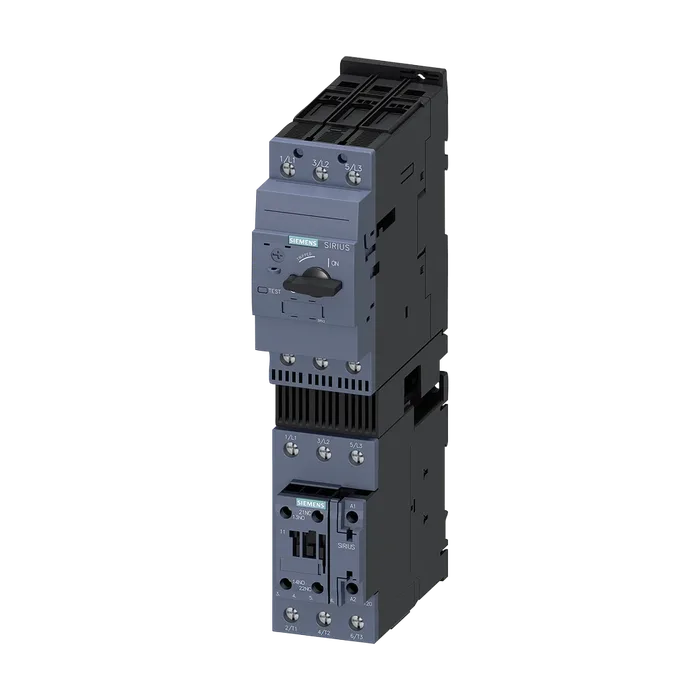

Фидерная сборка без предохранителей, прямое включение 400 В AC, Типоразмер S2 62–65 A 20–33 В AC/DC винтовой зажим, для монтажа на DIN-рейку (также соответствует типу координации 1), тип координации 2, Iq = 100 кА 1 НО + 1 НЗ (контактор) с подсоединением (встроен.)
35 738,83 ₽С НДС
Код товара: 3RA21304KA380NB3
Доступен к заказу
01
Описание
Фидерная сборка без предохранителей, прямое включение 400 В AC, Типоразмер S2 62–65 A 20–33 В AC/DC винтовой зажим, для монтажа на DIN-рейку (также соответствует типу координации 1), тип координации 2, Iq = 100 кА 1 НО + 1 НЗ (контактор) с подсоединением (встроен.)
Торговая марка изделияSIRIUS
Наименование изделияПускатель прямого пуска
Исполнение изделиядля DIN-рейки или винтового крепления
Наименование типа изделия3RA21
Заводской номер изделия
Контактора, входящего в комплект поставки3RT2038-1NB30
Автоматического выключателя, входящего в комплект поставки3RV2031-4KA10
Соединительного модуля, входящего в комплект поставки3RA2931-1AA00
Типоразмер автоматического выключателяS2
Типоразмер фидерной сборкиS2
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение690 В
Механический срок службы (коммутационных циклов) контактора типичный10 000 000
Тип классификации2
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EUEx II (2) GD
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EUDMT 02 ATEX F 001
Директива RoHS (дата)03/01/2017
Окружающая температура
При эксплуатации-20 ... +60 °C
При хранении-50 ... +80 °C
При транспортировке-50 ... +80 °C
Температурная компенсация-20 ... +60 °C
Относительная атмосферная влажность при эксплуатации10 ... 95 %
Число полюсов для главной цепи3
Исполнение коммутационного контактаэлектромеханический
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки62 ... 65 А
Рабочее напряжение
Расчетное значение690 В
При AC-3 расчетное значение макс.690 В
Рабочая частота расчетное значение50 ... 60 Гц
Рабочий ток
При AC-3 при 400 В расчетное значение65 А
Рабочая мощность
При AC-3
При 400 В расчетное значение37 000 Вт
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменномAC/DC
Токе
При 50 Гц расчетное значение20 ... 33 В
При 60 Гц расчетное значение оперативное напряжение питания при постоянном20 ... 33 В
Токе
Расчетное значение20 ... 33 В
Коэффициент мощности, индуктивный при мощности удержания катушки1
Мощность удержания электромагнитной катушки при постоянном токе1 Вт
Дополнение изделия вспомогательный выключательДа
Класс срабатыванияCLASS 10
Исполнение расцепителя тока перегрузкитермич. (биметалл)
Порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия949 А
Функция изделия защита от коротких замыканийДа
Исполнение расцепителя тока короткого замыканиямагнитный
Условный ток короткого замыкания (Iq)
При 400 В согласно МЭК 60947-4-1 расчетное значение100 000 А
Монтажное положениевертикальный, горизонтальный
Вид крепленийвинтовое и защелкивающееся крепление на 2 монтажных шинах 35 мм
Высота274 мм
Ширина55 мм
Глубина150 мм
Необходимое расстояние
До заземленных компонентов
Вперед32 мм
Назад0 мм
Вверх50 мм
Вбок10 мм
Вниз10 мм
До компонентов, находящихся под напряжением
Вперед32 мм
Назад0 мм
Вверх50 мм
Вниз10 мм
Вбок10 мм
Исполнение разъема питания
Для главной цепивинтовой зажим
Для цепи вспомогательного и оперативного токавинтовой зажим
Защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от вертикального прикосновения пальцем спереди
Протокол поддерживается
Протокол PROFINET IOНет
Протокол PROFIsafeНет
Протокол поддерживается протокол интерфейса ASНет
Артикул3RA2130-4KA38-0NB3
Каталог IDCC-IC10
Код группыR711
Товарный код85364900
Вес Нетто (Кг)2,404 Кг
Вид продуктовПусковые сборки SIRIUS 3RA2
ПроизводительSiemens
Ценовая Группа41D
Группа Продукта5348
Размер упаковки192,00 x 303,00 x 73,00
Единицы Измерения1 шт.
Описание ПродуктаФИДЕРНАЯ СБОРКА ПРЯМОГО ПУСКА БЕЗ ПРЕДОХРАНИТЕЛЕЙ, ТИПОРАЗМЕР S2, 62 ... 65A, UE 400В АС, НОМ. НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ КОНТАКТОРА US 20... 33В AC/DC, ВИНТОВЫЕ КЛЕММЫ, ДЛЯ МОНТАЖА НА СТАНДАРТНОЙ МОНТАЖНОЙ РЕЙКЕ, ТИП КООРДИНАЦИИ 2 (ТАК ЖЕ СООТВ. ТИПУ КООРДИНАЦИИ 1), IQ=100 KA, БЛОК-КОНТАКТЫ 1НО+1НЗ (КОНТАКТОР) WITH INTEGRATED CIRCUIT
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RA2130-4KA38-0NB3
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
