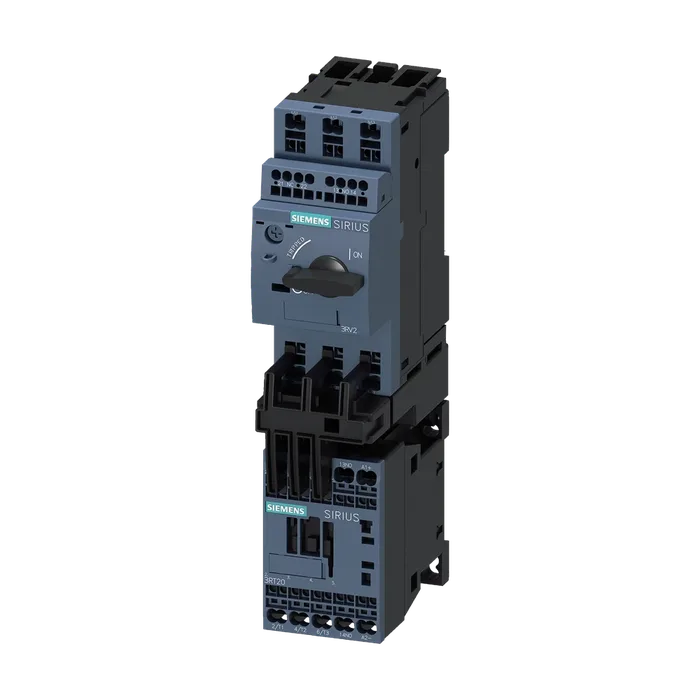

Фидерная сборка без предохранителей, прямое включение 400 В AC, типоразмер S00, 0,45–0,63 A 24 В DC пружинная клемма для монтажа на DIN-рейку (также соответствует типу координации 1), тип координации 2, Iq = 150 кА 1 НО (контактор) с диодом (встроен.)
7 004,36 ₽С НДС
Код товара: 3RA21150GE151FB4
Доступен к заказу
01
Описание
Фидерная сборка без предохранителей, прямое включение 400 В AC, типоразмер S00, 0,45–0,63 A 24 В DC пружинная клемма для монтажа на DIN-рейку (также соответствует типу координации 1), тип координации 2, Iq = 150 кА 1 НО (контактор) с диодом (встроен.)
Торговая марка изделияSIRIUS
Наименование изделияПускатель прямого пуска
Исполнение изделиядля DIN-рейки или винтового крепления
Наименование типа изделия3RA21
Заводской номер изделия
Контактора, входящего в комплект поставки3RT2015-2FB41
Автоматического выключателя, входящего в комплект поставки3RV2011-0GA25
Соединительного модуля, входящего в комплект поставки3RA2911-2AA00
Типоразмер автоматического выключателяS00
Типоразмер фидерной сборкиS00
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение690 В
Механический срок службы (коммутационных циклов) контактора типичный30 000 000
Тип классификации2
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EUEx II (2) GD
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EUDMT 02 ATEX F 001
Окружающая температура
При эксплуатации-20 ... +60 °C
При хранении-50 ... +80 °C
При транспортировке-50 ... +80 °C
Температурная компенсация-20 ... +60 °C
Относительная атмосферная влажность при эксплуатации10 ... 95 %
Число полюсов для главной цепи3
Исполнение коммутационного контактаэлектромеханический
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки0,45 ... 0,63 А
Рабочее напряжение
Расчетное значение690 В
При AC-3 расчетное значение макс.690 В
При AC-3e расчетное значение макс.690 В
Рабочая частота расчетное значение50 ... 60 Гц
Рабочий ток
При AC-3 при 400 В расчетное значение0,6 А
При AC-3e при 400 В расчетное значение0,6 А
Рабочая мощность
При AC-3
При 400 В расчетное значение180 Вт
При AC-3e
При 400 В расчетное значение180 кВт
Тип напряжения оперативного напряжения питания оперативное напряжение питания при постоянномПостоянный ток
Токе
Расчетное значение24 В
Расчетное значение24 ... 24 В
Дополнение изделия вспомогательный выключательДа
Число размыкающих контактов для вспомогательных контактов1
Число замыкающих контактов для вспомогательных контактов1
Класс срабатыванияCLASS 10
Исполнение расцепителя тока перегрузкитермич. (биметалл)
Функция изделия защита от коротких замыканийДа
Исполнение расцепителя тока короткого замыканиямагнитный
Условный ток короткого замыкания (Iq)
При 400 В согласно МЭК 60947-4-1 расчетное значение150 000 А
Монтажное положениевертикальной
Вид крепленийвинтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Высота198 мм
Ширина45 мм
Глубина97 мм
Необходимое расстояние
До заземленных компонентов
Вперед20 мм
Назад0 мм
Вверх50 мм
Вбок20 мм
Вниз10 мм
До компонентов, находящихся под напряжением
Вперед20 мм
Назад0 мм
Вверх50 мм
Вниз10 мм
Вбок20 мм
Исполнение разъема питания
Для главной цепипружинный зажим
Для цепи вспомогательного и оперативного токапружинный зажим
Защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от вертикального прикосновения пальцем спереди
Протокол поддерживается
Протокол PROFINET IOНет
Протокол PROFIsafeНет
Протокол поддерживается протокол интерфейса ASНет
Артикул3RA2115-0GE15-1FB4
Каталог IDCC-IC10
Код группыR711
Товарный код85364900
Вес Нетто (Кг)0,709 Кг
Вид продуктовПусковые сборки SIRIUS 3RA2
ПроизводительSiemens
Ценовая Группа41D
Группа Продукта5348
Размер упаковки65,00 x 214,00 x 121,00
Единицы Измерения1 шт.
Описание ПродуктаФИДЕРНАЯ СБОРКА ПРЯМОГО ПУСКА БЕЗ ПРЕДОХРАНИТЕЛЕЙ, ТИПОРАЗМЕР S00, 0.45 ... 0.63A, UE 400В АС, НОМ. НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ КОНТАКТОРА US 24В DC, ПРУЖИННЫЕ КЛЕММЫ, ДЛЯ МОНТАЖА НА СТАНДАРТНОЙ МОНТАЖНОЙ РЕЙКЕ, ТИП КООРДИНАЦИИ 2 (ТАК ЖЕ СООТВЕТСТВУЕТ ТИПУ КООРДИНАЦИИ 1), IQ = 150 KA 1 NO (CONTACTOR), С ДИОДОМ, ИНТЕГРИРОВАННЫМ В ЦЕПЬ КАТУШКИ КОНТАКТОРА
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RA2115-0GE15-1FB4
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)по запросу
