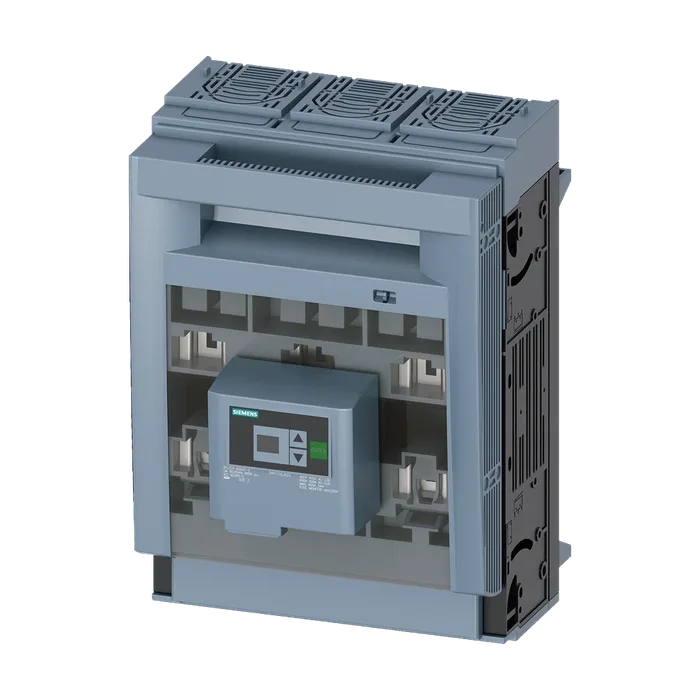

SENTRON, предохранитель-разъединитель 3NP1, 3-пол., NH2, 400 А, для системы сборных шин Rittal 60 мм, рамочн. клемм., устр. контроля предохранителей: электронное устройство EFM 20, плоскость крышки 32/70 мм
Версия Торговая марка изделия SENTRON
Наименование изделия Предохранительный разъединитель 3NP1
Исполнение изделия Перекрывающая часть 32/70 мм
Исполнение сборной шины Толщина сборной шины 5 или 10 мм
Исполнение системы контроля предохранителей электронный EFM20
Конструкция исполнительного механизма Ручка крышки
Исполнение выключателя нагрузки реечный Нет
Исполнение коммутационного привода электропривод Нет
Общие технические данные Число полюсов 3
Тип устройства Для системы сборных шин Rittal 60 мм
Типоразмер разделительной накладки 2 и 1
Типоразмер плавких вставок предохранителей NH1, NH2
Ном. ток предохранителя при замкнутом переключателе макс. допустимо 40 кА
Механический срок службы (коммутационных циклов) типичный 1 000
Коэффициент мощности
При AC-22 B 0,65
При AC-23 B 0,35
При емкостной нагрузке -0,25
Система предохранителей предохранитель NH
Степень загрязнения 2
Напряжение Напряжение развязки
Расчетное значение 690 В
При степени загрязнения 3 при переменном токе расчетное значение 690 В
При степени загрязнения 2 при переменном токе расчетное значение 1 000 В
Коэффициент мощности при AC-21 B 0,95
Выдерживаемое импульсное напряжение расчетное значение 8 кВ
Рабочее напряжение
При переменном токе расчетное значение мин. 230 В
При переменном токе расчетное значение макс. 690 В
Класс защиты Степень защиты IP
При замкнутом переключателе с накладкой или крышкой кабельного наконечника IP40
При замкнутом переключателе без заслонки или IP30
Открыт IP20
С лицевой стороны IP40
Рассеивание Мощность потерь [Вт]
При расчетном обычном тепловом токе без предохранителя на каждый полюс 14 Вт
При расчетном обычном тепловом токе без предохранителя на каждое устройство 42 Вт
При расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс 48 Вт
Предохранителя на каждый предохранитель макс. 34 Вт
Главная цепь Рабочий ток
Расчетное значение 400 А
При емкостной нагрузке при 400 В расчетное значение 72 А
При емкостной нагрузке при 500 В расчетное значение 55 А
Вспомогательный контур Число переключающих контактов для вспомогательных контактов 0
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Пригодность Пригодность к использованию
Главный выключатель Нет
Выключатель-разъединитель Да
Аварийный выключатель Нет
Защитный выключатель Да
Ремонтный выключатель Да
Подробнее Компонент изделия
Сигнализатор срабатывания Да
Расцепитель мин. напряжения Нет
Расцепитель мин. напряжения с опережающим контактом Нет
Характеристика изделия пломбируемый Да
Дополнение изделия вспомогательный выключатель Да
Дополнение изделия опциональный
Запираемость Да
Электропривод Нет
Расцепитель напряжения Нет
Функция продукта Функция изделия
Контроль предохранителей Да
Контроль защиты от перенапряжения Да
Связи Расположение разъема питания для главной цепи поперечное сечение подключаемого провода для прочее
Главных контактов
Однопроводной или многопроводной мин. 120 мм²
Однопроводной или многопроводной макс. 300 мм²
Тонкожильный с заделкой концов кабеля мин. 120 мм²
Тонкожильный с заделкой концов кабеля макс. 240 мм²
Многопроводной мин. 120 мм²
Многопроводной макс. начальный пусковой крутящий момент при винтовом 300 мм²
Зажиме
Мин. 25 Н·м
Макс. 25 Н·м
Вид подключаемых сечений проводов пластинчатых проводников макс. 32 x 10 мм
Способ подключения Столбчатая клемма
Исполнение разъема питания для главной цепи рамная клемма
Механическая конструкция Высота 306 мм
Ширина 209,4 мм
Глубина 184,6 мм
Вид креплений Сборная шина
Вид креплений
Монтаж на горизонтальную поверхность Нет
Фронтальный монтаж с креплением в 4 отверстия Нет
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Да
Монтажное положение горизонтальный/вертикальный
Расстояние между центрами шин 60 мм
Масса нетто 4,9 кг
Условия окружающей среды Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 55 °C
Окружающая температура при хранении
Мин. -50 °C
Макс. 80 °C Declaration of Conformity
