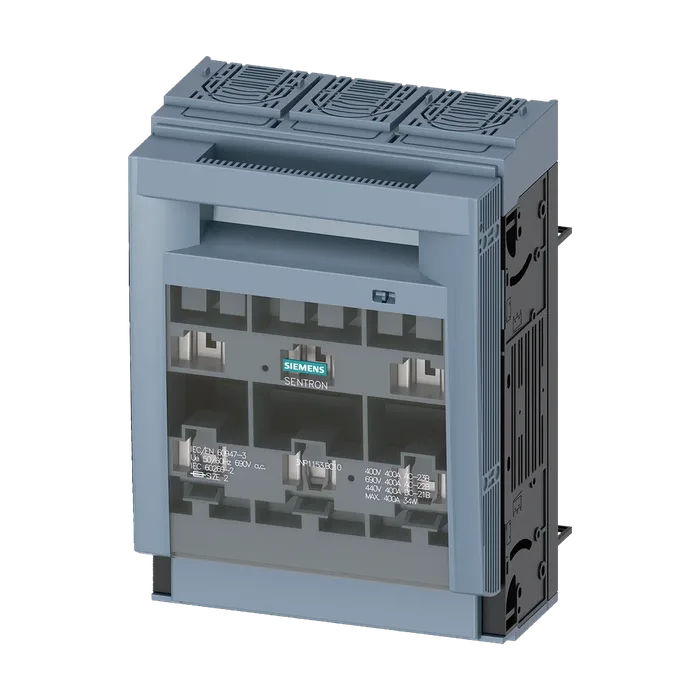

SENTRON, предохранитель-разъединитель 3NP1, 3-пол., NH2, 400 А, для система сборных шин 8US 60 мм, плоский контакт, плоскость крышки 32/70 мм
Торговая марка изделия SENTRON
Наименование изделия Предохранительный разъединитель 3NP1
Исполнение изделия Перекрывающая часть 32/70 мм
Исполнение сборной шины Толщина сборной шины 5 или 10 мм
Исполнение системы контроля предохранителей без
Конструкция исполнительного механизма Ручка крышки
Исполнение выключателя нагрузки реечный Нет
Исполнение коммутационного привода электропривод Нет
Число полюсов 3
Тип устройства Для системы сборных шин 8US 60 мм
Типоразмер разделительной накладки 2 и 1
Типоразмер плавких вставок предохранителей NH1, NH2
Ном. ток предохранителя при замкнутом переключателе макс. допустимо 40 кА
Механический срок службы (коммутационных циклов) типичный 1 000
Коэффициент мощности
При AC-22 B 0,65
При AC-23 B 0,35
При емкостной нагрузке -0,25
Система предохранителей предохранитель NH
Степень загрязнения 3
Напряжение развязки
Расчетное значение 690 В
При степени загрязнения 3 при переменном токе расчетное значение 690 В
При степени загрязнения 2 при переменном токе расчетное значение 1 000 В
Коэффициент мощности при AC-21 B 0,95
Выдерживаемое импульсное напряжение расчетное значение 8 кВ
Рабочее напряжение
При переменном токе расчетное значение макс. 690 В
При постоянном токе расчетное значение 440 В
При постоянном токе расчетное значение макс. 440 В
Степень защиты IP
При замкнутом переключателе с накладкой или крышкой кабельного наконечника IP40
При замкнутом переключателе без заслонки или крышки кабельного наконечника IP30
Открыт IP20
С лицевой стороны IP40
Мощность потерь [Вт]
При расчетном обычном тепловом токе без предохранителя на каждый полюс 14 Вт
При расчетном обычном тепловом токе без предохранителя на каждое устройство 42 Вт
При расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс 48 Вт
Предохранителя на каждый предохранитель макс. 34 Вт
Рабочий ток
Расчетное значение 400 А
При емкостной нагрузке при 400 В расчетное значение 72 А
При емкостной нагрузке при 500 В расчетное значение 55 А
Число переключающих контактов для вспомогательных контактов 0
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Пригодность к использованию
Главный выключатель Нет
Выключатель-разъединитель Да
Аварийный выключатель Нет
Защитный выключатель Да
Ремонтный выключатель Да
Компонент изделия
Сигнализатор срабатывания Нет
Расцепитель мин. напряжения Нет
Расцепитель мин. напряжения с опережающим контактом Нет
Характеристика изделия пломбируемый Да
Дополнение изделия вспомогательный выключатель Да
Дополнение изделия опциональный
Запираемость Да
Электропривод Нет
Контроль потери фазы Да
Контроль предохранителей Да
Расцепитель напряжения Нет
Контроль защиты от перенапряжения Да
Функция изделия
Контроль предохранителей Нет
Контроль защиты от перенапряжения Нет
Расположение разъема питания для главной цепи поперечное сечение подключаемого провода для прочее
Главных контактов
Однопроводной или многопроводной мин. 25 мм²
Однопроводной или многопроводной макс. 240 мм²
Многопроводной мин. 25 мм²
Многопроводной макс. начальный пусковой крутящий момент при винтовом зажиме 240 мм²
Мин. 10 Н·м
Макс. 12 Н·м
Вид подключаемых сечений проводов пластинчатых проводников макс. 34 x 18 мм
Способ подключения Подключение плоской шиной
Исполнение разъема питания для главной цепи шинный зажим
Высота 306 мм
Ширина 209,4 мм
Глубина 157 мм
Вид креплений Сборная шина
Вид креплений
Монтаж на горизонтальную поверхность Нет
Фронтальный монтаж с креплением в 4 отверстия Нет
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Да
Монтажное положение горизонтальный/вертикальный
Расстояние между центрами шин 60 мм
Масса нетто 4,76 кг
Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 55 °C
Окружающая температура при хранении
Мин. -50 °C
Макс. 80 °C
