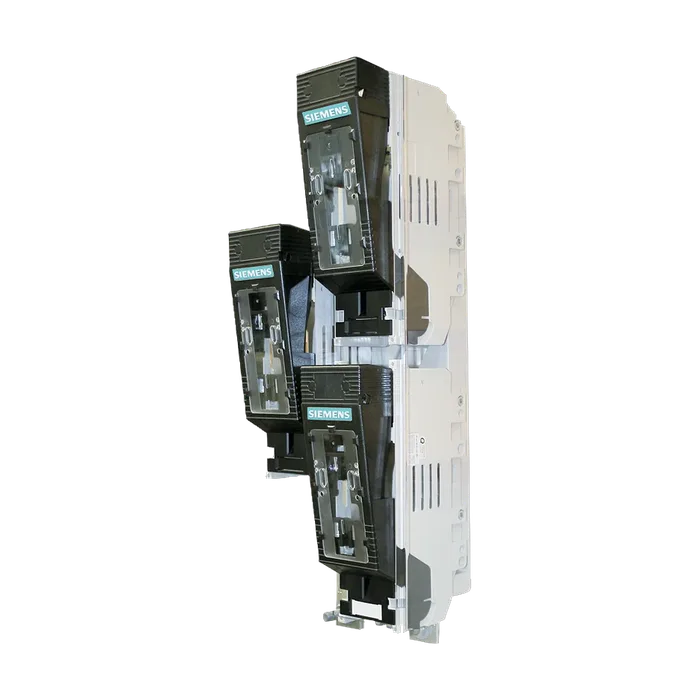

Реечный предохранитель-разъединитель 1-пол., коммутируемый, gR 4A, I = 1250 A плоский контакт M16x60
Торговая марка изделия SENTRON
Наименование изделия Предохранительный выключатель нагрузки-разъединитель
Исполнение изделия В форме планки
Тип коммутационного контакта коммутационный контакт с двойным размыканием Нет
Исполнение вспомогательного расцепителя отсутств.
Исполнение системы контроля предохранителей без
Исполнение выключателя нагрузки реечный Да
Число полюсов 3
Число полюсов примечание 1-полюсный переключаемый
Тип устройства Для системы сборных шин 185 мм
Типоразмер плавких вставок предохранителей NH4a
Система предохранителей предохранитель NH
Напряжение развязки расчетное значение 1 000 В
Рабочее напряжение при постоянном токе расчетное значение 440 В
Степень защиты IP с лицевой стороны IP30
Мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс 100 Вт
Рабочий ток
Расчетное значение 1 250 А
При емкостной нагрузке при 400 В расчетное значение 700 А
При емкостной нагрузке при 500 В расчетное значение 520 А
Пригодность к применению Защита установки
Пригодность к использованию
Главный выключатель Нет
Выключатель-разъединитель Да
Аварийный выключатель Нет
Защитный выключатель Нет
Ремонтный выключатель Нет
Компонент изделия
Расцепитель напряжения Нет
Расцепитель мин. напряжения Нет
Расцепитель мин. напряжения с опережающим контактом Нет
Расположение разъема питания для главной цепи Подключение плоской шиной
Исполнение разъема питания для главной цепи шинный зажим
Высота 775 мм
Ширина 248 мм
Глубина 241 мм
Вид креплений Соединение с помощью распорного болта, M16 x 60 мм
Монтажное положение вертикальной
Расстояние между центрами шин 185 мм
Расстояние между центрами шин
Масса нетто 21,26 кг
Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 55 °C
