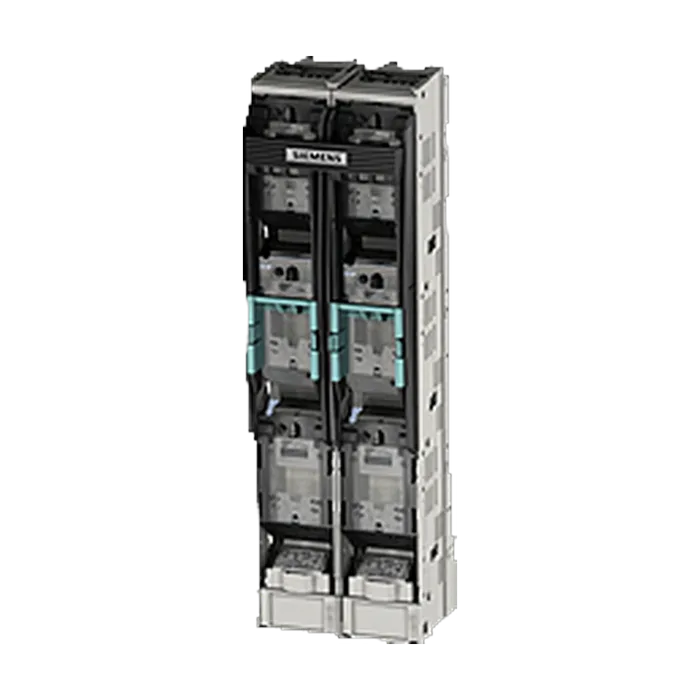

Предохранитель-разъединитель 3-пол., коммутируемый, новый дизайн для защиты вторичной обмотки трансформаторов до 800 кВА для предохранителей NH GTR 2x577 А макс., 400 В AC, и ножевой разъединитель NH3 до 1600 A
99 283,64 ₽С НДС
Код товара: 3NJ41633BF01
Доступен к заказу
01
Описание
Предохранитель-разъединитель 3-пол., коммутируемый, новый дизайн для защиты вторичной обмотки трансформаторов до 800 кВА для предохранителей NH GTR 2x577 А макс., 400 В AC, и ножевой разъединитель NH3 до 1600 A
Торговая марка изделияSENTRON
Наименование изделияПредохранительный выключатель нагрузки-разъединитель
Исполнение изделияВ форме планки
Тип коммутационного контакта коммутационный контакт с двойным размыканиемНет
Исполнение вспомогательного расцепителяотсутств.
Исполнение системы контроля предохранителейбез
Исполнение выключателя нагрузки реечныйДа
Число полюсов3
Число полюсов примечание3-полюсный переключаемый
Тип устройстваДля системы сборных шин 185 мм
Типоразмер плавких вставок предохранителейNH3
Система предохранителейпредохранитель NH
Напряжение развязки расчетное значение1 000 В
Степень защиты IP с лицевой стороныIP30
Мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс133 Вт
Рабочий ток
Расчетное значение1 154 А
При емкостной нагрузке при 400 В расчетное значение650 А
При емкостной нагрузке при 500 В расчетное значение480 А
Пригодность к применениюЗащита трансформатора
Пригодность к использованию
Главный выключательНет
Выключатель-разъединительДа
Аварийный выключательНет
Защитный выключательНет
Ремонтный выключательНет
Компонент изделия
Расцепитель напряженияНет
Расцепитель мин. напряженияНет
Расцепитель мин. напряжения с опережающим контактомНет
Расположение разъема питания для главной цепиПодключение плоской шиной
Исполнение разъема питания для главной цепишинный зажим
Высота662 мм
Ширина100 мм
Глубина195 мм
Вид крепленийПодключение плоской шиной, 3 x M 12
Монтажное положениевертикальной
Расстояние между центрами шин185 мм
Расстояние между центрами шин
Масса нетто15,5 кг
Окружающая температура при эксплуатации
Мин.-25 °C
Макс.55 °C
Артикул3NJ4163-3BF01
Каталог IDLV10.1
Код группыP360
Товарный код85389099
Вес Нетто (Кг)15,500 Кг
Вид продуктов1-полюсное включение, 3-полюсное включение
ПроизводительSiemens
Ценовая Группа1DL
Группа Продукта5852
Размер упаковки230,00 x 980,00 x 250,00
Единицы Измерения1 шт.
Описание ПродуктаДЛЯ TRANSF. PROTECT., ТИПОРАЗМЕР NH3 3-ПОЛЮСА SWITCHABLE NEW DESIGN
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3NJ4163-3BF01
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
