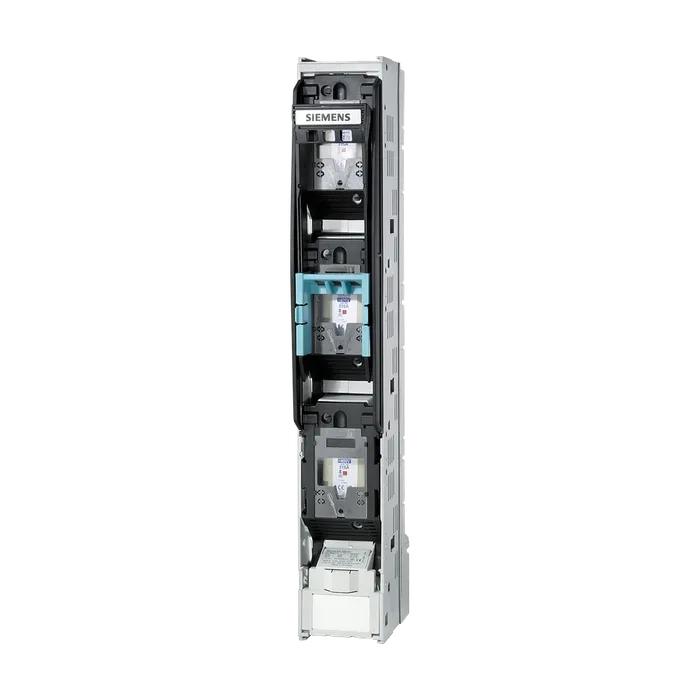

Реечный предохранитель-разъединитель 3-пол., коммутируемый, разм. 1 I = 250 A, U = 690 В винтовой зажим M10, новый дизайн
Торговая марка изделия SENTRON
Наименование изделия Предохранительный выключатель нагрузки-разъединитель
Исполнение изделия В форме планки
Тип коммутационного контакта коммутационный контакт с двойным размыканием Нет
Исполнение вспомогательного расцепителя отсутств.
Исполнение системы контроля предохранителей без
Исполнение выключателя нагрузки реечный Да
Число полюсов 3
Число полюсов примечание 3-полюсный переключаемый
Тип устройства Для системы сборных шин 185 мм
Типоразмер плавких вставок предохранителей NH1
Система предохранителей предохранитель NH
Напряжение развязки расчетное значение 1 000 В
Рабочее напряжение при постоянном токе расчетное значение 440 В
Степень защиты IP с лицевой стороны IP30
Мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс 7,66 Вт
Рабочий ток
Расчетное значение 250 А
При емкостной нагрузке при 400 В расчетное значение 144 А
При емкостной нагрузке при 500 В расчетное значение 110 А
Пригодность к применению Защита установки
Пригодность к использованию
Главный выключатель Нет
Выключатель-разъединитель Да
Аварийный выключатель Нет
Защитный выключатель Нет
Ремонтный выключатель Нет
Компонент изделия
Расцепитель напряжения Нет
Расцепитель мин. напряжения Нет
Расцепитель мин. напряжения с опережающим контактом Нет
Расположение разъема питания для главной цепи Винтовое подсоединение
Исполнение разъема питания для главной цепи винтовой зажим
Высота 662 мм
Ширина 100 мм
Глубина 195 мм
Вид креплений Подключение плоской шиной, M 10
Монтажное положение вертикальной
Расстояние между центрами шин 185 мм
Расстояние между центрами шин
Масса нетто 5,08 кг
Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 55 °C
