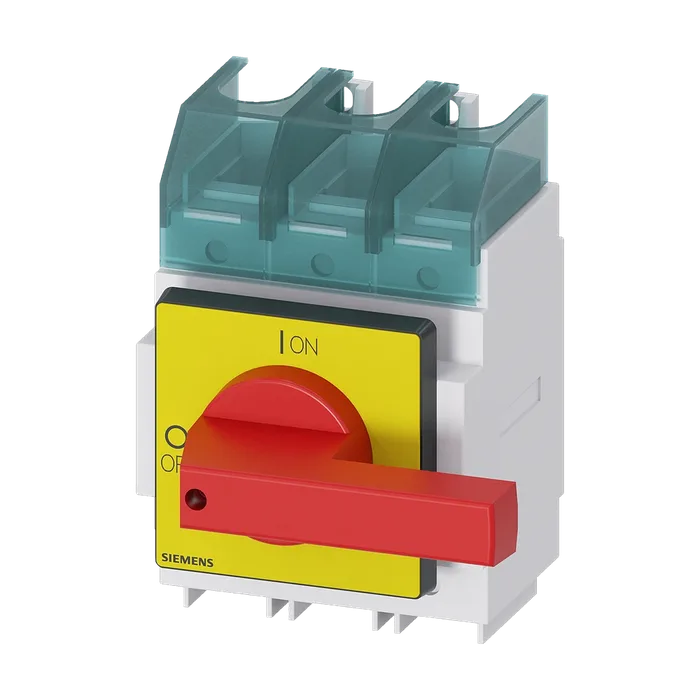

SENTRON, выключатель-разъединитель 3LD, аварийный выключатель, 3- пол., Iu: 160 А, рабочая мощность/ при AC-23A при 400 В: 75 кВт, для установки в распред. щиты, привод с поворотной рукояткой, цвет: красный/желтый, рукоятка непосредственно на выключателе
Версия Торговая марка изделия SENTRON
Наименование изделия Выключатель нагрузки-разъединитель 3LD
Исполнение изделия кнопка аварийного останова
Исполнение индикатора для индикации коммутационного положения "ручной режим" 1 ON - 0 OFF
Тип выключателя Установка в распределительном шкафу
Конструкция исполнительного механизма Ручка
Цвет исполнительного механизма красный
Исполнение рукоятки Привод перекидного рычага, красно-желтый
Исполнение коммутационного привода электропривод Нет
Общие технические данные Число полюсов 3
Типоразмер выключателя-разъединителя 5
Механический срок службы (коммутационных циклов) типичный 100 000
Коммутационная износостойкость
При AC-23 A при 690 В 6 000
Частота коммутации макс. 50 1/h
Степень загрязнения 3
Напряжение Напряжение развязки расчетное значение 690 В
Выдерживаемое импульсное напряжение расчетное значение 8 кВ
Рабочее напряжение
При переменном токе расчетное значение 690 В
Рабочая частота расчетное значение
Мин. 50 Гц
Макс. 60 Гц
Класс защиты Степень защиты IP IP40
Степень защиты IP с лицевой стороны IP40
Рассеивание Мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс 36 Вт
Главная цепь Рабочий ток
При AC-21 при 690 В расчетное значение 160 А
При AC-21 A при 240 В расчетное значение 160 А
При AC-21 A при 400 В расчетное значение 160 А
При AC-21 A при 440 В расчетное значение 160 А
При AC-23 A при 400 В расчетное значение 132 А
Рабочая мощность
При AC-23 A при 240 В расчетное значение 132 кВт
При AC-23 A при 400 В расчетное значение 132 кВт
При AC-23 A при 440 В расчетное значение 132 кВт
При AC-23 A при 690 В расчетное значение 45 кВт
При AC-3 при 240 В расчетное значение 35 кВт
При AC-3 при 400 В расчетное значение 50 кВт
При AC-3 при 690 В расчетное значение 37 кВт
Вспомогательный контур Число переключающих контактов для вспомогательных контактов 0
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Рабочее напряжение вспомогательных контактов при переменном токе макс. 500 В
Ток длительной нагрузки вспомогательного контакта расчетное значение 10 А
Напряжение развязки вспомогательного выключателя расчетное значение 500 В
Пригодность Пригодность к использованию
Главный выключатель Да
Выключатель-разъединитель Да
Аварийный выключатель Да
Защитный выключатель Да
Ремонтный выключатель Да
Подробнее Характеристика изделия блокировка в положении ВЫКЛ. Да
Принадлежности Дополнение изделия опциональный
Электропривод Нет
Расцепитель напряжения Нет
Число подключаемых размыкающих контактов для вспомогательных контактов навесной макс. 2
Число подключаемых замыкающих контактов для вспомогательных контактов навесной макс. 4
Число подключаемых переключающих контактов для вспомогательных контактов навесной макс. 0
Число навесных замков с дужкой макс. 3
Толщина дуги замка навесных замков с дужкой 4 ... 6 мм
Короткое замыкание Предохранителем со стороны сети
При 690 В с помощью предохранителя gG расчетное значение ном. ток предохранителя при замкнутом 50 кА
Переключателе
При 240 В при комбинации выключатель + предохранитель gG макс. 15 кА
При 440 В при комбинации выключатель + предохранитель gG макс. 15 кА
При 690 В при комбинации выключатель + предохранитель gG макс. допустимо 15 кА
Значение I2t при замкнутом переключателе
При 240 В при комбинации выключатель + предохранитель gG макс. 185 kA2.s
При 440 В при комбинации выключатель + предохранитель gG макс. 185 kA2.s
При 690 В при комбинации выключатель + предохранитель gG макс. 185 kA2.s
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи предохранитель gL/gG: 160 А
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gL/gG: 10 А
Рабочий ток предвключенного предохранителя расчетное значение 160 А
По словам UL Рабочий ток при переменном токе согласно UL 508/UL 60947-4-1 ном. значение 180 А
Рабочее напряжение при переменном токе при 50/60 Гц согласно UL 508/UL 60947-4-1 расчетное значение 600 В
Активная мощность [hp] при переменном токе при 480 В согласно UL 508/UL 60947-4-1 расчетное значение 75
Активная мощность [hp] при переменном токе при 600 В согласно UL 508/UL 60947-4-1 расчетное значение 50
Кратковременно выдерживаемый ток (SCCR) при 600 В согласно UL 508/UL 60947-4-1 10 кА
Ток длительной нагрузки предвключенного предохранителя согласно UL расчетное значение 200 А
Тип предохранителя согласно UL RK5
Связи Провода однопроводной
Мин. вид подключаемых сечений проводов для медного 1
Провода
Однопроводной 1x (16...185 мм²)
Тонкожильный с заделкой концов кабеля 1x (16...150 мм²)
Многопроводной вид подключаемых сечений проводов для 1x (16...185 мм²)
Вспомогательных контактов
Однопроводной 2x (0,75 ... 2,5 мм²), 1x 4 мм²
Тонкожильный с заделкой концов кабеля 2x (0,75 ... 1,5 мм²), 1x 2,5 мм²
Многопроводной 2 x (0,75 – 2,5 мм²), 1 x 4 мм²
Исполнение разъема питания
Для главной цепи рамная клемма
Для вспомогательных контактов соединительные клеммы
Механическая конструкция Высота 169 мм
Ширина 112 мм
Глубина 94 мм
Тип устройства жесткий монтаж
Вид креплений Установочный прибор, неподвижный монтаж
Вид креплений
Фронтальный монтаж с креплением в 4 отверстия Нет
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Нет
Масса нетто 2 048 г
Условия окружающей среды Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 55 °C
Окружающая температура при хранении
Мин. -25 °C
Макс. 55 °C Declaration of Conformity
