Мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс1,8 Вт
Рабочий ток
При AC-21 при 690 В расчетное значение32 А
При AC-21 A при 240 В расчетное значение32 А
При AC-21 A при 400 В расчетное значение32 А
При AC-21 A при 440 В расчетное значение32 А
При AC-23 A при 400 В расчетное значение22 А
Рабочая мощность
При AC-23 A при 240 В расчетное значение6 кВт
При AC-23 A при 400 В расчетное значение12 кВт
При AC-23 A при 440 В расчетное значение11,5 кВт
При AC-23 A при 690 В расчетное значение12 кВт
При AC-3 при 240 В расчетное значение5,5 кВт
При AC-3 при 400 В расчетное значение10 кВт
При AC-3 при 690 В расчетное значение9,5 кВт
Число переключающих контактов для вспомогательных контактов0
Число размыкающих контактов для вспомогательных контактов0
Число замыкающих контактов для вспомогательных контактов0
Рабочее напряжение вспомогательных контактов при переменном токе макс.500 В
Ток длительной нагрузки вспомогательного контакта расчетное значение10 А
Напряжение развязки вспомогательного выключателя расчетное значение500 В
Пригодность к использованию
Главный выключательДа
Выключатель-разъединительДа
Аварийный выключательНет
Защитный выключательДа
Ремонтный выключательДа
Характеристика изделия блокировка в положении ВЫКЛ.Да
Дополнение изделия опциональный
ЭлектроприводНет
Расцепитель напряженияНет
Число подключаемых размыкающих контактов для вспомогательных контактов навесной макс.1
Число подключаемых замыкающих контактов для вспомогательных контактов навесной макс.1
Число подключаемых переключающих контактов для вспомогательных контактов навесной макс.0
Число навесных замков с дужкой макс.3
Толщина дуги замка навесных замков с дужкой4 ... 8 мм
Предохранителем со стороны сети
При 690 В с помощью предохранителя gG расчетное значение ном. ток предохранителя при замкнутом50 кА
Переключателе
При 240 В при комбинации выключатель + предохранитель gG макс.4,5 кА
При 440 В при комбинации выключатель + предохранитель gG макс.4,5 кА
При 690 В при комбинации выключатель + предохранитель gG макс. допустимо5 кА
Значение I2t при замкнутом переключателе
При 240 В при комбинации выключатель + предохранитель gG макс.9 kA2.s
При 440 В при комбинации выключатель + предохранитель gG макс.9 kA2.s
При 690 В при комбинации выключатель + предохранитель gG макс. исполнение плавкой вставки предохранителя9 kA2.s
Для защиты от коротких замыканий главной цепи требуетсяпредохранитель gL/gG: 40 А
Для защиты вспомогательного выключателя от короткого замыкания требуетсяпредохранитель gL/gG: 10 А
Рабочий ток предвключенного предохранителя расчетное значение40 А
Рабочий ток при переменном токе согласно UL 508/UL 60947-4-1 ном. значение32 А
Рабочее напряжение при переменном токе при 50/60 Гц согласно UL 508/UL 60947-4-1 расчетное значение600 В
Активная мощность [hp] при переменном токе при 480 В согласно UL 508/UL 60947-4-1 расчетное значение20
Активная мощность [hp] при переменном токе при 600 В согласно UL 508/UL 60947-4-1 расчетное значение20
Кратковременно выдерживаемый ток (SCCR) при 600 В согласно UL 508/UL 60947-4-15 кА
Ток длительной нагрузки предвключенного предохранителя согласно UL расчетное значение80 А
Тип предохранителя согласно ULRK5
Провода однопроводной
Макс.8
Мин. вид подключаемых сечений проводов для медного14
Провода
Однопроводной1 x (1,5...16 мм²)
Тонкожильный с заделкой концов кабеля1x (1,5...10 мм²)
Многопроводной вид подключаемых сечений проводов для1 x (1,5...16 мм²)
Вспомогательных контактов
Однопроводной2x (0,75 ... 2,5 мм²), 1x 4 мм²
Тонкожильный с заделкой концов кабеля2x (0,75 ... 1,5 мм²), 1x 2,5 мм²
Многопроводной2 x (0,75 – 2,5 мм²), 1 x 4 мм²
Исполнение разъема питания
Для главной цепирамная клемма
Для вспомогательных контактовсоединительные клеммы
Высота83 мм
Ширина67 мм
Глубина116,5 мм
Тип устройстважесткий монтаж
Вид крепленийУстановочный прибор, неподвижный монтаж
Вид креплений
Фронтальный монтаж с креплением в 4 отверстияНет
Фронтальный монтаж с центральным креплениемДа
Шинный монтажНет
Масса нетто242 г
Окружающая температура при эксплуатации
Мин.-25 °C
Макс.55 °C
Окружающая температура при хранении
Мин.-25 °C
Макс.55 °C
General Product
Approval
Артикул3LD2254-1TL51
Каталог IDLV10.1
Код группыP360
Товарный код85365080
Вес Нетто (Кг)0,243 Кг
Вид продуктовBasic Devices
ПроизводительSiemens
Ценовая Группа1CL
Группа Продукта5887
Размер упаковки86,00 x 113,00 x 80,00
Единицы Измерения1 шт.

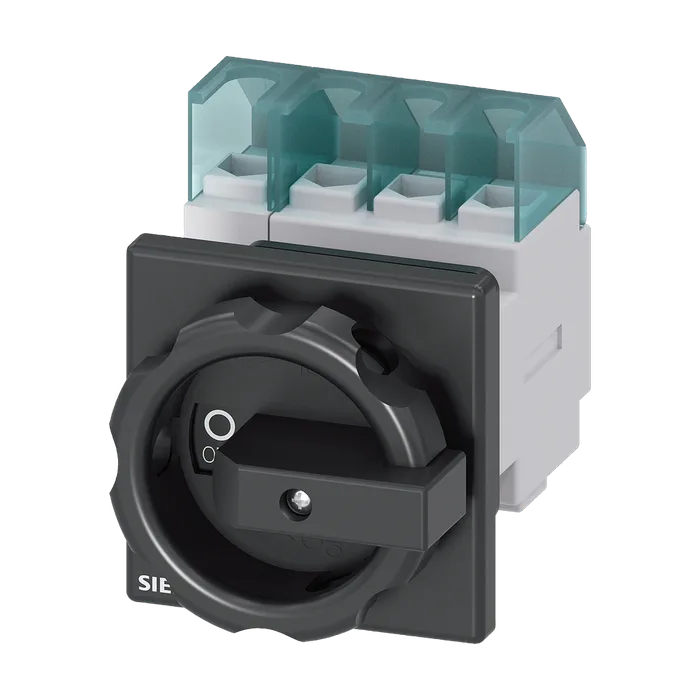

Описание ПродуктаГЛАВНЫЙ УПРАВЛЯЮЩИЙ ПЕРЕКЛЮЧАТЕЛЬ 4-ПОЛЮСНЫЙ IU=32, P/AC-23A AT 400V=11, 5KW, ДЛЯ ФРОНТАЛЬНОГО МОНТАЖА, МОНТАЖ ПОСР. ЦЕНТР. ОТВЕРСТИЯ ПОВОРОТНЫЙ ИСП. МЕХАНИЗМ ЧЕРН.
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3LD2254-1TL51
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)120 дней
