Главный выключатель 3LD2 Siemens 3LD2222-0TK13
Доступен к заказу

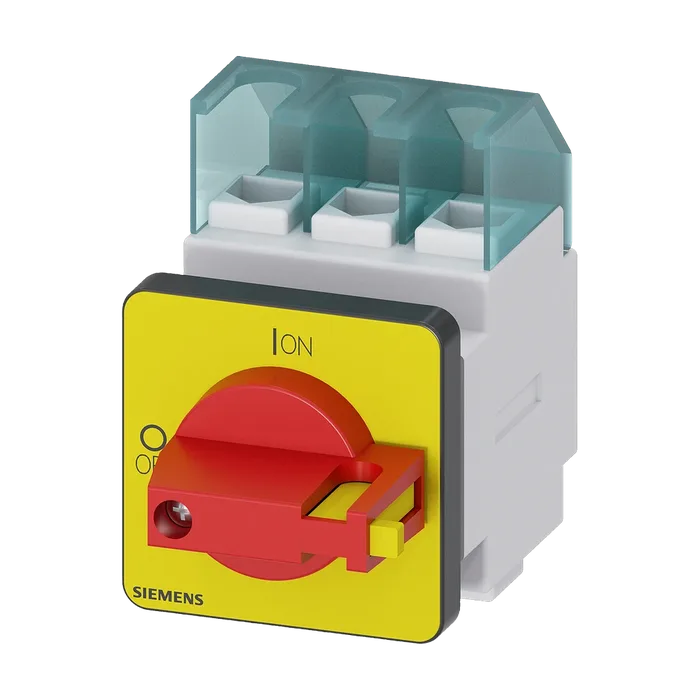

Главный выключатель 3LD2 Siemens 3LD2222-0TK13
SENTRON, выключатель-разъединитель 3LD, аварийный выключатель, 3- пол., Iu: 32 А, рабочая мощность/ при AC-23A при 400 В: 11,5 кВт, фронтальное крепление, привод с поворотной рукояткой, цвет: красный/желтый, 4-винтовое крепление рукоятки
3 897,8 ₽ С НДС
Код товара: 3LD22220TK13
Доступен к заказу
01
Описание
SENTRON, выключатель-разъединитель 3LD, аварийный выключатель, 3- пол., Iu: 32 А, рабочая мощность/ при AC-23A при 400 В: 11,5 кВт, фронтальное крепление, привод с поворотной рукояткой, цвет: красный/желтый, 4-винтовое крепление рукоятки
Торговая марка изделия SENTRON
Наименование изделия Выключатель нагрузки-разъединитель 3LD
Исполнение изделия кнопка аварийного останова
Исполнение индикатора для индикации коммутационного положения "ручной режим" 1 ON - 0 OFF
Тип выключателя Для крепления на лицевой части
Конструкция исполнительного механизма Ручка
Цвет исполнительного механизма красный
Исполнение рукоятки Привод перекидного рычага, красно-желтый
Исполнение коммутационного привода электропривод Нет
Число полюсов 3
Типоразмер выключателя-разъединителя 2
Механический срок службы (коммутационных циклов) типичный 100 000
Коммутационная износостойкость
При AC-23 A при 690 В 6 000
Частота коммутации макс. 50 1/h
Степень загрязнения 3
Напряжение развязки расчетное значение 690 В
Выдерживаемое импульсное напряжение расчетное значение 6 кВ
Рабочее напряжение
При переменном токе расчетное значение 690 В
Рабочая частота расчетное значение
Мин. 50 Гц
Макс. 60 Гц
Степень защиты IP IP65
Степень защиты NEMA 1, 3R, 4X, 12
Степень защиты IP с лицевой стороны IP65
Мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс 1,8 Вт
Рабочий ток
При AC-21 при 690 В расчетное значение 32 А
При AC-21 A при 240 В расчетное значение 32 А
При AC-21 A при 400 В расчетное значение 32 А
При AC-21 A при 440 В расчетное значение 32 А
При AC-23 A при 400 В расчетное значение 22 А
Рабочая мощность
При AC-23 A при 240 В расчетное значение 6 кВт
При AC-23 A при 400 В расчетное значение 12 кВт
При AC-23 A при 440 В расчетное значение 11,5 кВт
При AC-23 A при 690 В расчетное значение 12 кВт
При AC-3 при 240 В расчетное значение 5,5 кВт
При AC-3 при 400 В расчетное значение 10 кВт
При AC-3 при 690 В расчетное значение 9,5 кВт
Число переключающих контактов для вспомогательных контактов 0
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Рабочее напряжение вспомогательных контактов при переменном токе макс. 500 В
Ток длительной нагрузки вспомогательного контакта расчетное значение 10 А
Напряжение развязки вспомогательного выключателя расчетное значение 500 В
Пригодность к использованию
Главный выключатель Да
Выключатель-разъединитель Да
Аварийный выключатель Да
Защитный выключатель Да
Ремонтный выключатель Да
Характеристика изделия блокировка в положении ВЫКЛ. Да
Дополнение изделия опциональный
Электропривод Нет
Расцепитель напряжения Нет
Число подключаемых размыкающих контактов для вспомогательных контактов навесной макс. 3
Число подключаемых замыкающих контактов для вспомогательных контактов навесной макс. 3
Число подключаемых переключающих контактов для вспомогательных контактов навесной макс. 0
Число навесных замков с дужкой макс. 2
Толщина дуги замка навесных замков с дужкой 4 ... 6 мм
Предохранителем со стороны сети
При 690 В с помощью предохранителя gG расчетное значение ном. ток предохранителя при замкнутом 50 кА
Переключателе
При 240 В при комбинации выключатель + предохранитель gG макс. 4,5 кА
При 440 В при комбинации выключатель + предохранитель gG макс. 4,5 кА
При 690 В при комбинации выключатель + предохранитель gG макс. допустимо 5 кА
Значение I2t при замкнутом переключателе
При 240 В при комбинации выключатель + предохранитель gG макс. 9 kA2.s
При 440 В при комбинации выключатель + предохранитель gG макс. 9 kA2.s
При 690 В при комбинации выключатель + предохранитель gG макс. исполнение плавкой вставки предохранителя 9 kA2.s
Для защиты от коротких замыканий главной цепи требуется предохранитель gL/gG: 40 А
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gL/gG: 10 А
Рабочий ток предвключенного предохранителя расчетное значение 40 А
Рабочий ток при переменном токе согласно UL 508/UL 60947-4-1 ном. значение 32 А
Рабочее напряжение при переменном токе при 50/60 Гц согласно UL 508/UL 60947-4-1 расчетное значение 600 В
Активная мощность [hp] при переменном токе при 480 В согласно UL 508/UL 60947-4-1 расчетное значение 20
Активная мощность [hp] при переменном токе при 600 В согласно UL 508/UL 60947-4-1 расчетное значение 20
Кратковременно выдерживаемый ток (SCCR) при 600 В согласно UL 508/UL 60947-4-1 5 кА
Ток длительной нагрузки предвключенного предохранителя согласно UL расчетное значение 80 А
Тип предохранителя согласно UL RK5
Провода однопроводной
Макс. 8
Мин. вид подключаемых сечений проводов для медного 14
Провода
Однопроводной 1 x (1,5...16 мм²)
Тонкожильный с заделкой концов кабеля 1x (1,5...10 мм²)
Многопроводной вид подключаемых сечений проводов для 1 x (1,5...16 мм²)
Вспомогательных контактов
Однопроводной боковой вспомогательный выключатель 2x (0,75 ... 2,5MM²); 1x 4MM²; передняя сторонавыключатель вспомогательных цепей 1x (0,75 ... 2,5mm²)
Тонкожильный с заделкой концов кабеля боковой вспомогательный выключатель 2x (0,75 ... 1,5MM²), 1x 2,5MM²; передняя сторонавыключатель вспомогательных цепей 1x 2,5MM²
Многопроводной боковой вспомогательный выключатель 2x (0,75 ... 2,5MM²); 1x 4MM²; передняя сторонавыключатель вспомогательных цепей 1x (0,75 ... 2,5MM²)
Исполнение разъема питания
Для главной цепи рамная клемма
Для вспомогательных контактов соединительные клеммы
Высота 71 мм
Ширина 49 мм
Глубина 85,5 мм
Тип устройства жесткий монтаж
Вид креплений Установочный прибор, неподвижный монтаж
Вид креплений
Фронтальный монтаж с креплением в 4 отверстия Да
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Нет
Масса нетто 178 г
Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 55 °C
Окружающая температура при хранении
Мин. -25 °C
Макс. 55 °C
General Product
Approval
Артикул 3LD2222-0TK13
Каталог ID LV10.1
Код группы P360
Товарный код 85365080
Вес Нетто (Кг) 0,177 Кг
Вид продуктов Basic Devices
Производитель Siemens
Ценовая Группа 1CL
Группа Продукта 5887
Размер упаковки 80,00 x 94,00 x 70,00
Единицы Измерения 1 шт.
Описание Продукта АВАРИЙНЫЙ ГЛАВНЫЙ УПРАВЛЯЮЩИЙ ПЕРЕКЛЮЧАТЕЛЬ 3 ПОЛЮСА IU=32, P/AC-23A AT 400V=11, 5KW, ДЛЯ ФРОНТАЛЬНОГО МОНТАЖА, МОНТАЖ ПОСР. 4 ОТВЕРСТИЙ РЫЧАГ КРАСН\ЖЕЛТ.
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3LD2222-0TK13
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 120 дней
