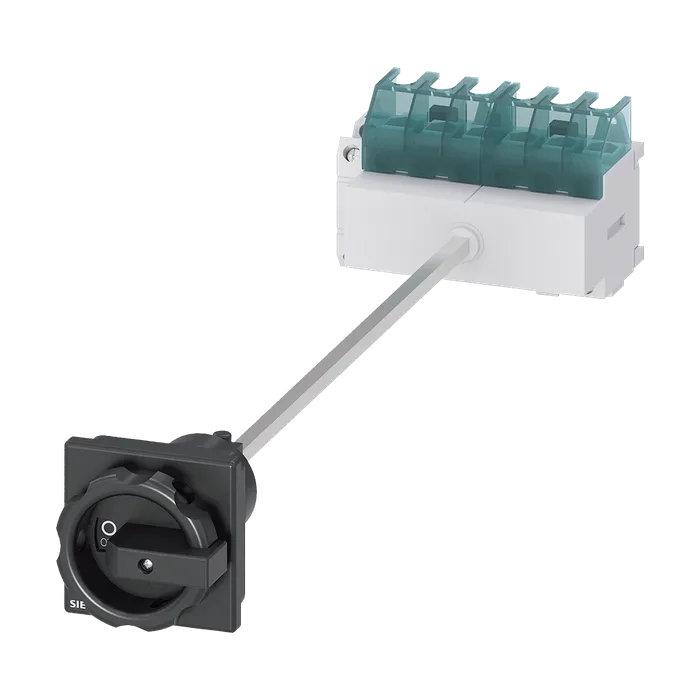

SENTRON, выключатель-разъединитель 3LD, главный выключатель, 6-пол., Iu: 25 А, рабочая мощность/ при AC-23A, при 400 В: 9,5 кВт, монтаж на горизонтальную поверхность, в т. ч. дверная муфта, 1 НЗ, 1 НО, поворотный привод, цвет: черный, 4-винтовое крепление рукоятки
Версия Торговая марка изделия SENTRON
Наименование изделия Выключатель нагрузки-разъединитель 3LD
Исполнение изделия главный выключатель
Исполнение индикатора для индикации коммутационного положения "ручной режим" 1 ON - 0 OFF
Тип выключателя Напольное крепление с дверной муфтой
Конструкция исполнительного механизма Короткая поворотная ручка
Цвет исполнительного механизма черный
Исполнение рукоятки Поворотный привод, черный
Исполнение коммутационного привода электропривод Нет
Общие технические данные Число полюсов 6
Типоразмер выключателя-разъединителя 2
Механический срок службы (коммутационных циклов) типичный 100 000
Коммутационная износостойкость
При AC-23 A при 690 В 6 000
Частота коммутации макс. 50 1/h
Степень загрязнения 3
Напряжение Напряжение развязки расчетное значение 690 В
Выдерживаемое импульсное напряжение расчетное значение 6 кВ
Рабочее напряжение
При переменном токе расчетное значение 690 В
Рабочая частота расчетное значение
Мин. 50 Гц
Макс. 60 Гц
Класс защиты Степень защиты IP IP65
Степень защиты NEMA 1, 3R, 4X, 12
Степень защиты IP с лицевой стороны IP65
Рассеивание Мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс 1,1 Вт
Главная цепь Рабочий ток
При AC-21 при 690 В расчетное значение 25 А
При AC-21 A при 240 В расчетное значение 25 А
При AC-21 A при 400 В расчетное значение 25 А
При AC-21 A при 440 В расчетное значение 25 А
При AC-23 A при 400 В расчетное значение 20 А
Рабочая мощность
При AC-23 A при 240 В расчетное значение 5 кВт
При AC-23 A при 400 В расчетное значение 10 кВт
При AC-23 A при 440 В расчетное значение 9,5 кВт
При AC-23 A при 690 В расчетное значение 10 кВт
При AC-3 при 240 В расчетное значение 4 кВт
При AC-3 при 400 В расчетное значение 8 кВт
При AC-3 при 690 В расчетное значение 7,5 кВт
Вспомогательный контур Число переключающих контактов для вспомогательных контактов 0
Число размыкающих контактов для вспомогательных контактов 1
Число замыкающих контактов для вспомогательных контактов 1
Рабочее напряжение вспомогательных контактов при переменном токе макс. 500 В
Ток длительной нагрузки вспомогательного контакта расчетное значение 10 А
Напряжение развязки вспомогательного выключателя расчетное значение 500 В
Пригодность Пригодность к использованию
Главный выключатель Да
Выключатель-разъединитель Да
Аварийный выключатель Нет
Защитный выключатель Да
Ремонтный выключатель Да
Подробнее Характеристика изделия блокировка в положении ВЫКЛ. Да
Принадлежности Дополнение изделия опциональный
Электропривод Нет
Расцепитель напряжения Нет
Число подключаемых размыкающих контактов для вспомогательных контактов навесной макс. 2
Число подключаемых замыкающих контактов для вспомогательных контактов навесной макс. 3
Число подключаемых переключающих контактов для вспомогательных контактов навесной макс. 0
Число навесных замков с дужкой макс. 3
Толщина дуги замка навесных замков с дужкой 4 ... 8 мм
Короткое замыкание Предохранителем со стороны сети
При 690 В с помощью предохранителя gG расчетное значение ном. ток предохранителя при замкнутом 50 кА
Переключателе
При 240 В при комбинации выключатель + предохранитель gG макс. 3,5 кА
При 440 В при комбинации выключатель + предохранитель gG макс. 3,5 кА
При 690 В при комбинации выключатель + предохранитель gG макс. допустимо 4 кА
Значение I2t при замкнутом переключателе
При 240 В при комбинации выключатель + предохранитель gG макс. 4 kA2.s
При 440 В при комбинации выключатель + предохранитель gG макс. 4 kA2.s
При 690 В при комбинации выключатель + предохранитель gG макс. исполнение плавкой вставки предохранителя 4 kA2.s
Для защиты от коротких замыканий главной цепи требуется предохранитель gL/gG: 25 А
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gL/gG: 10 А
Рабочий ток предвключенного предохранителя расчетное значение 25 А
По словам UL Рабочий ток при переменном токе согласно UL 508/UL 60947-4-1 ном. значение 25 А
Рабочее напряжение при переменном токе при 50/60 Гц согласно UL 508/UL 60947-4-1 расчетное значение 600 В
Активная мощность [hp] при переменном токе при 480 В согласно UL 508/UL 60947-4-1 расчетное значение 10
Активная мощность [hp] при переменном токе при 600 В согласно UL 508/UL 60947-4-1 расчетное значение 15
Кратковременно выдерживаемый ток (SCCR) при 600 В согласно UL 508/UL 60947-4-1 5 кА
Ток длительной нагрузки предвключенного предохранителя согласно UL расчетное значение 50 А
Тип предохранителя согласно UL RK5
Связи Провода однопроводной
Макс. 8
Мин. вид подключаемых сечений проводов для медного 14
Провода
Однопроводной 1 x (1,5...16 мм²)
Тонкожильный с заделкой концов кабеля 1x (1,5...10 мм²)
Многопроводной вид подключаемых сечений проводов для 1 x (1,5...16 мм²)
Вспомогательных контактов
Однопроводной боковой вспомогательный выключатель 2x (0,75 ... 2,5MM²); 1x 4MM²; передняя сторонавыключатель вспомогательных цепей 1x (0,75 ... 2,5mm²)
Тонкожильный с заделкой концов кабеля боковой вспомогательный выключатель 2x (0,75 ... 1,5MM²), 1x 2,5MM²; передняя сторонавыключатель вспомогательных цепей 1x 2,5MM²
Многопроводной боковой вспомогательный выключатель 2x (0,75 ... 2,5MM²); 1x 4MM²; передняя сторонавыключатель вспомогательных цепей 1x (0,75 ... 2,5MM²)
Исполнение разъема питания
Для главной цепи рамная клемма
Для вспомогательных контактов соединительные клеммы
Механическая конструкция Высота 84 мм
Ширина 67 мм
Глубина 429,5 мм
Тип устройства жесткий монтаж
Вид креплений Установочный прибор, неподвижный монтаж
Вид креплений
Фронтальный монтаж с креплением в 4 отверстия Да
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Да
Масса нетто 608 г
Условия окружающей среды Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 55 °C
Окружающая температура при хранении
Мин. -25 °C
Макс. 55 °C
