G3RV

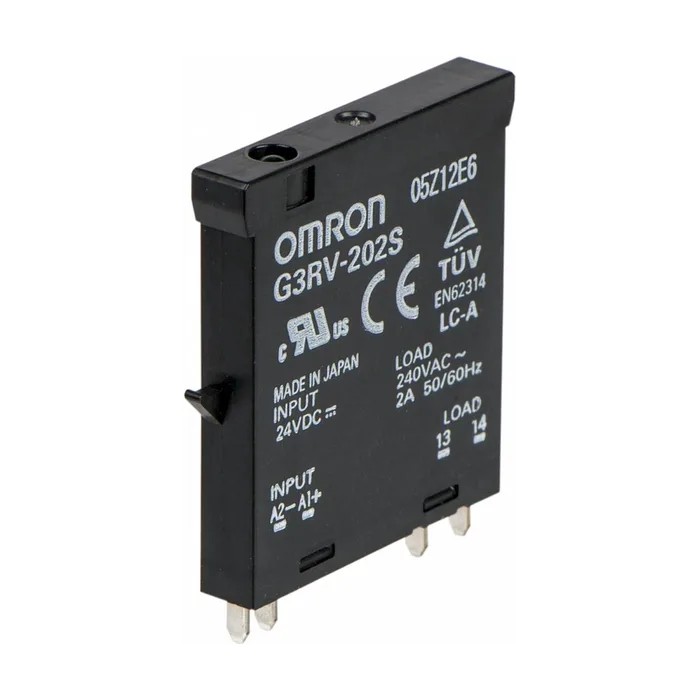

Представляем вам отличное решение для создания систем управления современного уровня, обеспечивающих наивысший уровень надежности - промышленное твердотельное реле Omron G3RV шириной всего 6 мм. Они обеспечивают значительную экономию места в шкафу управления, а так же имеет очень высокую прочность. Реле имеют негнущиеся выводы, что облегчает и ускоряет процесс монтажа. Для подключения к программируемым логическим контроллерам используются соединители с защелкивающимися креплениями, что исключает ошибки подключения на 100%. Реле G3RV с выходом постоянного тока для коммутации нагрузки используют новый полевой МОП-транзистор с идеальными характеристиками теплоотдачи. Реле G3RV так же имеют полную совместимость с электромеханическими реле G2RV. На корпусе реле имеется светодиодный индикатор состояния. Для еще большего удобства монтажа клеммы выполнены по стандарту "push-in", а так же доступны различные аксессуары.

Дополнительные принадлежности

Информация для заказа (Реле + монтажная колодка)

Напряжение управления	Винтовые зажимы	Втычные клеммы
12 VDC	G3RV-SL700-D 12VDC	G3RV-SL500-D 12VDC
	G3RV-SL700-A(L) 12VDC	G3RV-SL500 A(L) 12VDC
24 VDC	G3RV SL700 D 24VDC	G3RV-SL500-D 24VDC
	G3RV-SL700 A(L) 24VDC	G3RV-SL500 A(L) 24VDC
24 VAC/DC	G3RV-SL700-D 24VAC/DC	G3RV-SL500-D 24VAC/DC
	G3RV-SL700 A(L) 24VAC/DC	G3RV-SL500-A(L) 24VAC/DC
48 VAC/DC	G3RV SL700 D 48VAC/DC	G3RV-SL500 D 48VAC/DC
	G3RV-SL700-A(L) 48VAC/DC	G3RV-SL500-A(L) 48VAC/DC
110 VAC	G3RVSL700 D 110VAC	G3RV-SL500 D 110VAC
	G3RV-SL700-A(L) 110VAC	G3RV-SL500 A(L) 110VAC
230 VAC	G3RV SL700 D 230VAC	G3RV-SL500 D 230VAC
	G3RV-SL700-A(L) 230VAC	G3RV-SL500 A(L) 230VAC

Информация для заказа реле

Изоляция	Индикатор	Номинальное напряжение (колодка)	Выход (SSR)	Функция перехода через 0	Номинальная нагрузка на выходе	Модель	Замена на
Phototriac	Да (зеленый)	DC 12 V	AC	Да	2 А при 100-240 VAC	G3RV-202S DC12	G3RV SL700/500 A DC12
		DC 24 V				G3RV-202S DC24	G3RV-SL700/500-A DC24
		AC/DC 24 V					G3RV-SL700/500-A AC/DC24
		AC/DC 48 V					G3RV-SL700/500-A AC/DC48
		АС 110 V				G3RV-202S DC48	G3RV-SL700/500-A АС110
		АС 230 V					G3RV-SL700/500-A АС230
		DC 12 V		Нет		G3RV-202SL DC12	G3RV SL700/500 AL DC12
		DC 24 V				G3RV-202SL DC24	G3RV SL700/500 AL DC12
		AC/DC 24 V					G3RV-SL700/500-AL AC/DC24
		AC/DC 48 V					G3RV-SL700/500-AL AC/DC48
		AC 110 V				G3RV-202SL DC48	G3RV-SL700/500-AL АС110
		AC 230 V					G3RV-SL700/500-AL АС230
Оптопара		DC 12 V	DC	—	3 А при 5-24 VDC	G3RV D03SL DC12	G3RV SL700/500-D DC12
		DC 24 V				G3RV-D03SL DC24	G3RV-SL700/500-D DC24
		AC/DC 24 V					G3RV-SL700/500-D AC/DC24
		AC/DC 48 V				G3RV-D03SL DC48	G3RV-SL700/500-D AC/DC48
		AC 110 V					G3RV-SL700/500-D АС110
		AC 230 V					G3RV SL700/500 D АС230

Дополнительные принадлежности

Тип	Описание	Код заказа
Соединительный мостик	2 контакта	P2RVM-020[]
Соединительный мостик	3 контакта	P2RVM-030[]
Соединительный мостик	4 контакта	P2RVM-040[]
Соединительный мостик	10 контактов	P2RVM-100[]
Соединительный мостик	20 контактов	P2RVM-200[]

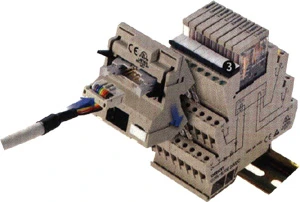

Интерфейсный модуль	Подключение выходов ПЛК к группе из восьми реле	P2RVC-8-0-F
Маркировочная этикетка	Пластмассовая, крепится на монтажную колодку	R99-15 для G2RV

Характеристики

Order code		G3RV-SR700/500-A	G3RV-SR700/500-D
Output element		TRIAC	MOSFET
Output ON voltage drop		1.6 V rms max.	0.9 V max.
Leakage current		5 mA max. (at 200 VAC 50/60 Hz)	10 µA max. (at 24 VDC)
Operating indicator		Yes
Ambient temperature	Storage	-30~+100°C (with no icing or condensation)
	Operating	-30~+55°C (with no icing or condensation)
